Sensores de presión
Los sensores de presión se utilizan para la medición de las mareas y oleajes.
Podemos destacar diferentes medidores de nuestras representadas Falmouth Scientific, YSI, RBR y Aanderaa Data Instruments.
1D Medidor de marea y oleaje
El 1D Medidor de oleaje y marea es un sistema altamente estable y exacto para monitorización durante largos periodos. El 1D oleaje y marea posee un sensor de presión de silicona micromecanizado y un sensor de temperatura en estado sólido. La frecuencia de muestreo es seleccionable (1-5 Hz), permitiendo adquirir medidas puntuales exactas en el espectro de oleaje.
El 1D oleaje y marea transmite y almacena datos de temperatura y presión, y opcionalmente datos de otros sensores como CTD. El sistema puede ser equipado opcionalmente con sensor de conductividad inductivo (módulo CTD) para ofrecer una solución completa en aplicaciones costeras.
Características:
- Frecuencia de muestreo programable 1-5 Hz
- Alta exactitud +/- 3 mm
- Sensor de presión silicona 0-50 psia (u otro rango opcional); +/- 100 ppm/año estabilidad presión
- Opcional sensor de presión barométrica
- Memoria interna Flash 32 MB-485
- Salida serie RS-232 o RS

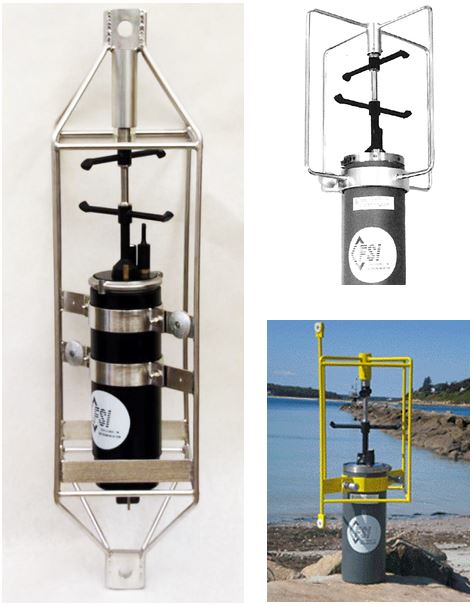

3D Medidor de oleaje
El medidor acústico de oleaje 3D ofrece datos exactos de dirección y altura del oleaje en un instrumento compacto, mediante la combinación de un medidor de la corriente de alta exactitud y un sensor de presión de silicona micromecanizado de precisión.
El 3D-oleaje además incorpora un modo de muestreo “burst” que almacena y proporciona salida a algunos de los parámetros para una determinada tasa de muestreo (1-5 Hz), en un intervalo específico. Los datos burst pueden ser intercalados con los de velocidad de corriente (promediado vectorial) y los de inclinación.
Características:
- Datos de oleaje de alta exactitud, muestreo rápido (1-5Hz) y sensor de presión de precisión (+/-0.01% FS)
- Procesamiento interno para salida de datos de oleaje cercanos al tiempo real
- Baterías internas y alta memoria (32 o 64 MB)
- Medida de la velocidad 3 ejes para el cálculo del oleaje direccional
- Programa ACMPro: configuración, adquisición, descarga y análisis de datos
- Sensores conductividad/temperatura opcionales
Sonda de nivel 600LS
La sonda de nivel 600LS mide nivel, caudal, temperatura y conductividad. Es un sistema económico para monitorización in situ durante largo tiempo mediante cable ventilado (consultar longitudes disponibles). Registra a intervalos programables y almacena hasta 150000 lecturas.Algunas de sus aplicaciones son la medida de marea en costas y estuarios.
Características:
- La opción de conductividad ofrece como parámetros adicionales: resistividad, salinidad, conductividad específica y sólidos disueltos totales (TDS)
- Fácil conexión a plataformas de datos DCP
- Compatible con la unidad de mano YSI 650 MDS
- Disponible con baterías internas
Medidor de marea
El Medidor de marea FSI ofrece datos de alta exactitud especialmente en aplicaciones de fondeos fijos y prolongados.El sistema consiste en un módulo con sensor de presión de precisión para medir el nivel del agua; la compensación de presión barométrica se realiza en un sistema en superficie con sensor barómetro que también incorpora batería recargable y sistemas de comunicaciones. Un cable de 20 m conecta el Módulo Presión/Temperatura (PTM) sumergido con la unidad en superficie con barómetro y alimentación. Marea y profundidad son calculados internamente y pueden salir como parte de la corriente de datos en tiempo real.
Los datos se almacenan en la unidad PTM con memoria interna (256MB) y pueden salir en tiempo real vía RS-232 (opcionalmente RS-485) o transmitidos por RF (radio, móvil) o por satélite.
Características:
- Datos de marea de alta exactitud +/- 2.7 cm del rango -2 a 30ºC:
- Transductor de presión de precisión
- Transductor de presión barométrica de superficie
- Corrección para salinidad local y gravedad
- Pre-configurado para desviación NOS Standard (NOAA CO-OPS)
- Datalogger y salida tiempo real
- Diferentes opciones de telemetría
- Opción de alimentación por paneles solares
- Bajo consumo y baterías recargables permiten largos periodos de monitorización
- Barómetro de superficie permite mantiene la exactitud con menos mantenimiento que sistemas con cables ventilados
- Protocolo PUKv1.3 facilita la configuración del sistema
Registrador de temperatura y profundidad RBRduet³ T.D
El RBRduet³ T.D es el registrador de temperatura y profundidad más pequeño de RBR, su tamaño compacto, pequeño y versátil, hace que se preste para diversas aplicaciones de amarres, perforaciones o perfiles.El RBRduet³ T. D es un registrador sumergible de temperatura y profundidad de dos canales ideal para implementaciones a largo plazo, en entornos hostiles o en cualquier lugar donde el tamaño sea una preocupación. Su nueva estructura hace que haya un menor consumo de energía, más capacidad de memoria y unas velocidades de descarga más rápidas.
El RBRduet³ T.D está calibrado con una exactitud de ± 0.002°C (ITS-90) y una precisión de escala completa de 0.05% para presión (entre -5°C y 35°C). El termistor tiene una respuesta estándar de aproximadamente 1.0 segundos constante de tiempo.
El RBRduet³ T.D tiene un rango de medición de -5°C a +35°C en su calibración estándar, pero se puede calibrar de -40°C a +50°C. Hay una serie de opciones de clasificación de presión (profundidad) de 20dbar a 10.000dbar.
Características:
- Tasa de muestreo estándar hasta 2Hz, y opcionalmente hasta 32Hz
- Alimentación: admite cualquier batería AA
- Profundidades de uso: hasta 10.000 metros
- Memoria: puede almacenar internamente más de 30 millones de lecturas
- Descarga de datos por USB-C
- Disponible una variante de cableado RBR coda³
Registrador de presión RBRduo³ BPR
El RBRduo³ BPR (Bottom Pressure Recorder) es una combinación del RBRduo³ (logger de dos canales) y el sensor de temperatura y presión modelo Paroscientific Digiquartz®, con rangos seleccionables de 10 a 7.000 metros de agua, lo que hace que este registrador es ideal tanto para aplicaciones de aguas someras, como en aguas profundas, debido a su flexibilidad para programar diferentes estrategias de muestreo, tiempos de integración cortos - que permiten alcanzar resoluciones de 10 ppb-, y una exactitud de ± 0.01%. El RBRduo³ BPR tiene mucha memoria interna, suficientes baterías, y comunicación rápida por USB, para facilitar la descarga de archivos de datos grandes.
El RBRduo³ BPR utiliza una tecnología patentada de probada solvencia, junto con un trasductor Digiquarz®, para alcanzar resoluciones de presión de 10 ppb con integraciones por debajo 1 seg. Los cortos tiempos de integración hacen que se consuma menos energía durante el muestreo, lo que resulta en tiempos de fondeo más largos sin tener que remplazar la batería. El tiempo de integración es programable por el usuario, lo que significa que se puede ajustar la resolución de medida a los requerimientos de sus estudios.
El logger RBRduo³ BPR es indicado para aplicaciones tales como detección de tsunamis, y ondas de marea, y como sensor de presión en ROV's y AUV's. La transmisión de datos hasta una boya superficial se puede conseguir de forma fiable a un costo moderado, para lo cual podemos usar un sistema de módems inductivo RBR MLM-1000
Características:
- Lecturas 240m
- Precisión: ±0.01% rango de trabajo
- Resolución ultra alta: 10 ppb rango de trabajo
- Fondeos de larga duración
- Descarga USB-C
- Opción de alimentación externa con USB o RS232/485
Registrador de marea y temperatura RBRduo³ T |tide
El RBRduo³ T |tide es el nuevo registrador de marea y temperatura sumergible diseñado para fondeos prolongados. El RBRduo³ T |tide es un registrador de temperatura y profundidad compacto y autocontenido, emplea transductores para monitorizar la acción mareal junto con un termistor para medidas exactas de la temperatura.Las medidas de marea se consiguen promediando los datos de presión, muestreados a una tasa de 4Hz. El período de muestreo y la longitud del burst son completamente programables. El canal de temperatura está calibrado con exactitud de ± 0.002ºC (ITS) sobre el rango -5 a +35ºC.
Características:
- Almacena internamente hasta 25 millones de lecturas
- Descargas cómodas y rápidas mediante USB-C
- RS-232 o RS-485 para telemetría por cables largos
- Medidas de alta exactitud
- Nuevo microprocesador, sistema de operación en tiempo real, control sofisticado de la alimentación, y conectividad serie y USB
- Cámara para desecantes en el extremo de las baterías
Registrador de temperatura y profundidad RBRduo³ T.D
El RBRduo³ T.D es un registrador de temperatura y profundidad sumergible autocontenido, exacto y autónomo. Puede ser fondeado hasta 5 años (1 min intervalos de muestreo), y los datos son retenidos en la memoria durante 20 años (incluso sin baterías).
RBRduo³ T.D tiene un rango de profundidad de operación hasta 740 m. El canal de temperatura es calibrado hasta exactitud de ± 0.002°C (ITS-90) sobre el rango de temperatura -5 a +35°C. El termistor puede tener respuesta estándar (< 3s constante de tiempo) o rápida (constante de tiempo 0.095s). El canal de profundidad está calibrado hasta exactitud 0.05% del fondo de escala con rangos desde 10 hasta 740m. Las constantes de calibración están almacenadas en el logger y la recalibración puede ser fácilmente llevada a cabo por el usuario.
Características:
- Almacena aproximadamente 25 millones de lecturas internamente
- Descarga USB-C
- Opción de alimentación externa con USB, RS-232 o RS-485
- Comunicación Wi-Fi
Registrador de temperatura, profundidad y mareas RBRduo³ T.D |tide
El RBRduo³ T.D |tide es un registrador de temperatura, profundidad y mareas que ofrecen horarios de medición flexibles, muestras de ráfagas de onda larga, memoria y potencia ampliadas para implementaciones extendidas y descarga más rápida de grandes archivos de datos.
El RBRduo³ T.D |tide proporciona la facilidad y flexibilidad para establecer el mejor régimen de muestreo para sus mediciones. Estos registradores toman promedios de las lecturas de presión durante períodos de tiempo más largos y a velocidades de hasta 16Hz para proporcionar lecturas precisas del nivel de la marea. El uso de un software intuitivo y amigable para exportación de datos a formato Matlab®, Excel®, OceanDataView® o txt, facilitan el postproceso de datos con herramientas propias de cada cliente.
Características:
- 120 millones de mediciones
- Muestreo de hasta 16Hz
- Opción de alimentación externa con USB, RS-232 o RS-485
- Comunicación Wi-Fi
- Tasa muestreo: 24h a 2Hz (modo continuo), 1,2,4,8 o 16Hz (modo marea)
- Duración promedio: 1s a 24h
- Intervalo de promedio: 1s a 24h
Registrador de temperatura, profundidad y oleaje RBRduo³ T.D |wave
El RBRduo³ T.D |wave es un registrador de temperatura, profundidad y oleaje que ofrece horarios de medición flexibles, muestras de ráfagas de onda larga, memoria y potencia ampliadas para implementaciones extendidas y descarga más rápida de grandes archivos de datos.El RBRduo³ T.D |wave proporciona la facilidad y flexibilidad para establecer el mejor régimen de muestreo para sus mediciones. Estos registradores toman promedios de las lecturas de presión durante períodos de tiempo más largos y a velocidades de hasta 16Hz para proporcionar lecturas del nivel de la marea.
El RBRduo³ T.D |wave es un registrador de oleaje que explota de forma continua e intermitente, lo que facilita la medición de estelas u otros fenómenos poco frecuentes. La gran cantidad de muestras de ráfaga hace que las ondas de baja frecuencia sean más fáciles de detectar, mientras que el muestreo rápido resuelve las ondas de alta frecuencia. El uso de un software intuitivo y amigable para la exportación de datos a formato Matlab®, Excel®, OceanDataView® o txt, facilitan el postproceso de datos con herramientas propias de cada cliente.
Características:
- 120 millones de mediciones
- Muestreo de hasta 16Hz
- Opción de alimentación externa con USB, RS-232 o RS-485
- Comunicación Wi-Fi
- Tas de muestreo: 24 horas a 1s y 2, 4, 8 o 16Hz (modos continuo, marea y onda)
- Explosión (muestras): 512 a 32768 (potencias de 2)
- Intervalo de ráfaga: 1s a 24h

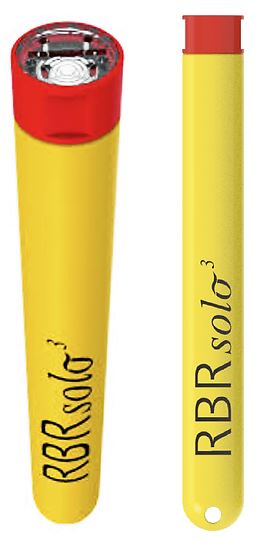

Registrador de profundidad RBRsolo³ D
El RBRsolo³ D es el registrador de profundidad simple más compacto, liviano y versátil para mediciones de olas y mareas.Ya sea amarrado, remolcado o perfilado, el RBRsolo³ D es fácil de configurar para su régimen de muestreo óptimo.
El registrador de profundidad es pequeño y aerodinámico para remolcar o perfilar y los horarios de medición son flexibles.
La herramienta para exportar datos a Matlab™, Excel™, o archivos de texto, convierten el postproceso de datos en una tarea sencilla.
Características:
- Admite batería AA
- Muestreo estándar hasta 2 Hz, opcionalmente 32 Hz
- Hasta 60 millones de lecturas
- Descarga rápida a través de USB-C
- Disponible una variante de cableado RBR coda³
- Profundidades de hasta 1.700 m, o hasta 10.000 m
- Configuraciones opcionales de mareas y olas disponibles
Registrador de profundidad y mareas RBRvirtuoso³ D |tide
El RBRvirtuoso³ D |tide es un registrador de profundidad y mareas de RBR que ofrece horarios de medición flexibles, muestras de ráfaga de onda larga, memoria y potencia ampliadas para implementaciones extendidas y descarga más rápida de grandes archivos de datos.El RBRvirtuoso³ D |tide proporciona la facilidad y flexibilidad para establecer el mejor régimen de muestreo para sus mediciones. Estos registradores toman promedios de las lecturas de presión durante períodos de tiempo más largos y a velocidades de hasta 16Hz para proporcionar lecturas precisas del nivel de la marea. El uso de un software intuitivo y amigable para exportación de datos a formato Matlab®, Excel®, OceanDataView® o txt, facilitan el postproceso de datos con herramientas propias de cada cliente.
Características:
- 120 millones de mediciones
- Muestreo de hasta 16Hz
- Descarga USB-C
- Activación por giro
- Comunicación Wi-Fi
- Tasa de muestreo: 24 horas a 2Hz (modo continuo), 1,2,4,8 o 16Hz (modo marea)
- Duración promedio: 1s a 24h
- Intervalo de promedio: 1s a 24h
Registrador de profundidad y oleaje RBRvirtuoso³ D |wave
El RBRvirtuoso³ D |wave es un registrador de profundidad y oleaje de RBR que ofrece horarios de medición flexibles, muestras de ráfaga de onda larga, memoria y potencia ampliadas para implementaciones extendidad y descarga más rápida de grandes archivos de datos.El RBRvirtuoso³ D |wave proporciona la facilidad y flexibilidad para establecer el mejor régimen de muestreo para sus mediciones. Estos registradores toman promedios de las lecturas de presión durante períodos de tiempo más largos y a velocidades de hasta 16Hz para proporcionar lecturas precisas del nivel de la marea.
El RBRvirtuoso³ D |wave es un registrador de oleaje que explota de forma continua e intermitente, lo que facilita la medición de estelas u otros fenómenos poco frecuentes. La gran cantidad de muestras de ráfaga hace que las ondas de baja frecuencia sean más fáciles de detectar, mientras que el muestreo rápido resuelve las ondas de alta frecuencia.
El uso de un software intuitivo y amigable para exportación de datos a formato Matlab®, Excel®, OceanDataView® o txt, facilitan el postproceso de datos con herramientas propias de cada cliente.
Características:
- 120 millones de mediciones
- Muestreo de hasta 16Hz
- Descarga USB-C
- Activación por giro
- Comunicación Wi-Fi
- Tasa de muestreo: 24h a 1s y 2, 4, 8 o 16Hz (modos continuo, mareo y onda)
- Explosión (muestras): 512 a 32768 (potencias de 2)
- Intervalo de ráfaga: 1s a 24h
Registrador de presión RRBvirtuoso³ D
El RRBvirtuoso³ D es un registrador de presión (profundidad) de un solo canal que permite definir intervalos de medición flexibles y muestreo de hasta 32Hz. Tiene gran capacidad de memoria, potencia adicional para implementaciones extendidas, activación de torsión y descarga de datos USB-C para archivos de gran tamaño.El RRBvirtuoso³ D tiene una precisión de profundidad inicial de ±0.05% a escala completa y una resolución de <0.001% a escala completa. Facilita la configuración del régimen de muestreo óptimo para sus mediciones. La gran memoria interna para el almacenamiento de datos y la capacidad rápidad de descarga de éstos, facilitan su uso en fondeos de larga duración, con elevadas tasas de muestreo.
La herramienta para exportar datos a Matlab®, Excel® o archivos de texto, convierten el postproceso de datos en una tarea sencilla.
Características:
- 240 millones de mediciones
- Activación de giro
- Conectividad Wi-Fi y datos externos
- Muestreo rápido y variantes de marea y onda disponibles
- Opción de alimentación externa con USB, RS-232 o RS-485
Mareógrafo WLR SEAGUARD®
El WLR SEAGUARD® es un mareógrafo autocontenido muy robusto basado en la plataforma SEAGUARD®. El WLR mide presión hidrostática mediante un sensor de presión de silicio. Las medidas son compensadas automáticamente con las lecturas de temperatura por un procesador de señal avanzado. Los niveles de marea son estimaciones preliminares que se calculan internamente con valores de presión atmosférica y de salinidad predefinidos por el usuario. Este instrumento autónomo mide: marea promedio (m), presión de marea (KPa), presiones hidrostáticas puntuales (KPa) y temperatura.
Los maréografos SEAGUARD® WLR se instalan en estaciones fijas, sobre el fondo marino o sobre cualquier plataforma fija en la parte superior de la columna de agua. Las aplicaciones típicas son medidas de marea en puertos, operaciones marinas, previsiones de tiempo y estudios climáticos.
Características:
- Software de visualización SEAGUARD® Studio
- Topología de sensores inteligentes basada en protocolo CANbus (AICaP)
- Parámetros: presión, temperatura, presiones medias de marea, y nivel de marea. También se graban los datos brutos de presión y temperatura.
- Salida de datos en tiempo real en protocolo XML sobre RS422 (opcional).
- Datalogger basado en Windows CE con patalla táctil a todo color.
- Tres versions del sensor de marea disponibles:
0 - 400 KPa / ~ 0 - 30 m
0 - 700 KPa / ~ 0 - 60 m
0 - 3100 KPa / ~ 0 - 300 m - El SEAGUARD® WLR es compatible con el software de comunicación en tiempo real "AADI Real-Time Collector".
Medidor de marea y oleaje WTR SEAGUARD®
El WTR SEAGUARD® (Wave and Tide Recorder) es un equipo autónomo que mide el oleaje y la marea mediante un sensor de presión hidrostática de silicio. Las medidas son compensadas automáticamente con las lecturas de temperatura, a través de un procesador de señal avanzado. El WTR es un instrumento robusto basado en la plataforma SEAGUARD®. El instrumento puede extenderse con sensores adicionales, p.ej. CTD, corrientes, oxígeno disuelto y turbidez.
Este equipo siempre se usa en estaciones fijas, bien fondeado sobre el fondo, o montado sobre estructuras fijas en la parte superior de la columna de agua. Las aplicaciones típicas donde se usa son: medidas de oleaje y marea en puertos, para gestión de operaciones marítimas, previsión del tiempo y estudios climáticos. El WTR SEAGUARD® es compatible con el software de recepción de datos en tiempo real "Aanderaa Real-Time Collector".
Características:
- Software de visualización SEAGUARD® Studio
- Topología de sensores inteligentes basada en protocolo CANbus (AICaP)
- Parámetros registrados: presión hidrostática, temperatura, marea, altura significante de ola, altura máxima de ola, periodo medio, periodo de pico, espectro de energía del oleaje, periodo de cruce por cero, pendiente de la ola e irregularidad del estado de mar.
- Salida de datos en tiempo real en protocolo XML sobre RS422 (opcional).
- Uso en aguas marinas y dulces
- Datalogger basado en Windows CE con pantalla táctil a todo color
- Rango de medida del sensor de marea/oleaje: 0-400 KPa / ~ 0 - 30 metros
