Posicionamiento USBL
Los sistemas de posicionamiento USBL son sistemas de seguimiento acústico. Estos sistemas son utilizados para operaciones en todos los ambientes bajo el agua, desde aguas someras hasta el océano profundo.
Podemos destacar el Software USBL SiNAPS, el USBL S2CR 12/24, 18/34, 40/80, 42/65, 48/78 y 7/17 de EvoLogics.

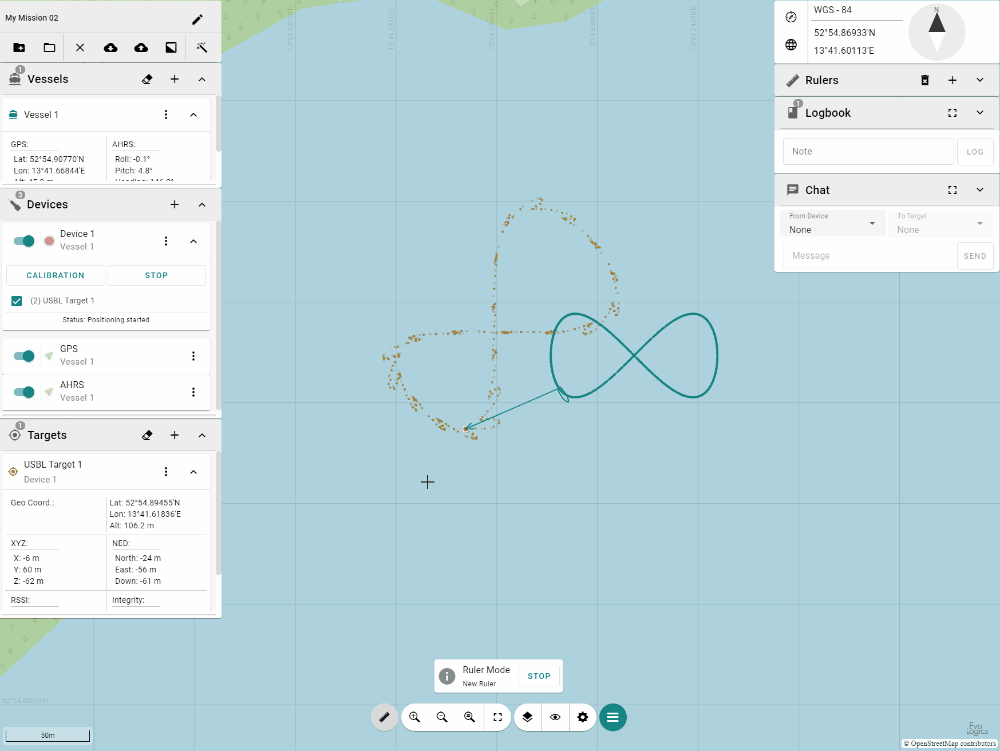

Software de posicionamiento USBL SiNAPS
El Software de posicionamiento de EvoLogics -SiNAPS-, tras su instalación en el ordenador de navegación, controla al completo el sistema USBL y visualiza las variables requeridas para monitorizar cualquier misión en tiempo real.
SiNAPS es una aplicación cliente-servidor:
"SiNAPS Server" es el paquete de software instalado en el ordenador de navegación, que crea la interfaz de conexión con el transceiver USBL y con otros instrumentos externos (v.gr. DGPS, o AHRS). SiNAPS Server recibe, procesa y almacena los datos del transceptor USBL, -y de sensores terceros-, y se encarga de ejecutar todos los cálculos necesarios para mostrar la información en una pantalla.
"SiNAPS client" es la interfaz de usuario web del sistema de posicionamiento. Visualiza en tiempo real la posición del barco y los objetivos a monitorizar, y provee acceso a herramientas de gestión y configuración del sistema. La interfaz de usuario puede abrirse en la mayoría de navegadores en cualquier ordenador conectado a la red local, y también se pueden abrir diversos clientes de forma simultánea.
Para acceder a SiNAPS UI solo se tiene que introducir la dirección I.P correcta en el navegador web.
Características:
- Interfaz de usuario web - utilice el software en cualquier ordenador conectado a la red local
- Seguimiento de objetivos en tiempo real
- Numerosas opciones de configuración del sistema
- Precisión del posicionamiento muy mejorado cuando el servidor se conecta con un sistema AHRS (Attitude and Heading Reference System), interno o externo, y con un receptor GPS externo
- Útiles herramientas de visualización, herramienta de medición de distancias y herramientas de configuración

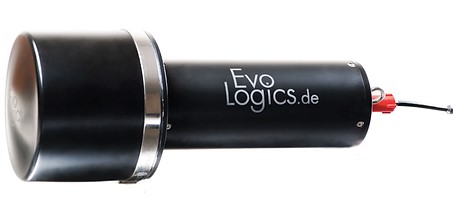

Sistema de Posicionamiento Acústico USBL S2CR 12/24
El Sistema de posicionamiento acústico S2CR 12/24 USBL es un instrumento de alta profundidad para transmisiones y posicionamiento de largo alcance, con tasas de transferencia de datos de hasta 9,2 kbit/s, en un rango de hasta 6000 m. Su bajo consumo lo hace ideal para fondeos de larga duración. Usa un patrón de transmisión direccional (70º), que lo hace útil para canales de comunicación vertical u oblicua (o para sistemas fijos).
Aplicaciones:
- Operaciones de medio-largo alcance en aguas someras
- Transmisión de datos y posicionamiento preciso en canales de transmisión verticales u oblicuos
- Observatorios submarinos
- Redes acústicas de sensores submarinos
- Profundidad de operación: 200m (Delrin), 1000m (aleación de Aluminio-Mg), 2000m (Inox), 6000 m (Ti)
- Alcance: 6000 m (8000 m en condiciones óptimas)
- Banda de frecuencias: 12-24 KHz
- Patrón de transmisión: direccional, 70º
- Precisión en distancia/rango: 0.01 m
- Resolución angular: 0.1º
- Nivel de ruido nominal (SNR): 10 dB
- Tasa de transferencia: hasta 9,2 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
Sistema de Posicionamiento Acústico USBL S2CR 18/34
El Sistema de posicionamiento acústico S2CR 18/34 USBL, con un patrón de emisión horizontalmente omnidireccional, es un sistema universal de comunicación y localización en aguas someras y reverberantes, con tasas de transferencia de datos de hasta 13.9 kbit/s, en un rango de hasta 3500 m.Aplicaciones:
- Operaciones de medio alcance en aguas someras
- Transmisión de datos y posicionamiento preciso para AUV y ROV's
- Redes acústicas de sensores submarinos
- Profundidad de operación: 200m (Delrin), 1000m (aleación de Aluminio-Mg), 2000 (Inox y Ti)
- Alcance: 3500 m
- Banda de frecuencias: 18-34 KHz
- Patrón de transmisión: horizontalmente omnidireccional
- Precisión en distancia/rango: 0.01 m
- Resolución angular: 0.1º
- Nivel de ruido nominal (SNR): 10 dB
- Tasa de transferencia: hasta 13,9 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
Sistema de Posicionamiento Acústico USBL S2CR 40/80
El Sistema de posicionamiento acústico S2CR 40/80 USBL es un sistema que usa módems de alta velocidad para transmisiones y posicionamiento USBL de largo alcance, con tasas de transferencia de datos de hasta 27,7 kbit/s, en un rango de hasta 2000 m. Su patrón de transmisión direccional (70º) lo hace indicado para canales de transmisión verticales u oblicuos (o para sistema fijos).Aplicaciones:
- Operaciones de medio y largo alcance
- Transmisión de datos y posicionamiento preciso a través de canales verticales u oblicuos
- Observatorios submarinos
- Redes acústicas de sensores submarinos
- Profundidad de operación: 200m (Delrin), 1000m (aleación de Aluminio-Mg), 2000m (Inox)
- Alcance: 2.000 m
- Banda de frecuencias: 40-80 KHz
- Patrón de transmisión: direccional, 70º
- Precisión en distancia/rango: 0.01 m
- Resolución angular: 0.1º
- Nivel de ruido nominal (SNR): 10 dB
- Tasa de transferencia: hasta 27,7 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
Sistema de Posicionamiento Acústico USBL S2CR 42/65
El Sistema de posicionamiento acústico S2CR 42/65 USBL, con un patrón de emisión hemisférico, es un sistema que emplea transponders/transceivers de alta velocidad para comunicarse y localizarse a través de canales verticales, oblicuos y horizontales. Transmisión con tasas de transferencia de datos de hasta 31.2 kbit/s, en un rango de hasta 2000 m (en condiciones óptimas del canal acústico submarino). Las frecuencias de operación altas aseguran un gran rendimiento, incluso en ambientes ruidosos.Aplicaciones:
- Operaciones de corto alcance en aguas someras
- Comunicaciones rápidas, con transferencia de datos
- Comunicaciones inalámbricas en AUV y ROV's
- Redes acústicas de sensores submarinos
- Profundidad de operación: 500m (Delrin), 1000m (aleación de Aluminio-Mg), 2000m (Inox y Ti)
- Alcance: 1000 m (2000m en condiciones óptimas)
- Banda de frecuencias: 42-65 KHz
- Patrón de transmisión: hemisférico
- Precisión en distancia/rango: 0.01 m
- Resolución angular: 0.1º
- Nivel de ruido nominal (SNR): 10 dB
- Tasa de transferencia: hasta 31,2 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
Sistema de Posicionamiento Acústico USBL S2CR 48/78
El Sistema de posicionamiento acústico S2CR 48/78 USBL, con un patrón de emisión omnidireccional horizontal, es un sistema que emplea transponders/transceivers de alta velocidad para comunicarse y localizarse. Equipos indicados para aguas someras reverberantes, con tasas de transferencia de datos de hasta 31.2 kbit/s, en un rango de hasta 1000 m.Aplicaciones:
- Operaciones de corto alcance en aguas someras
- Comunicaciones rápidas, con transferencia de datos
- Comunicaciones inalámbricas en AUV y ROV's
- Redes acústicas de sensores submarinos
- Profundidad de operación: 200m (Delrin), 1000m (aleación de Aluminio-Mg), 2000 (Inox)
- Alcance: 1000 m
- Banda de frecuencias: 48-78 KHz
- Patrón de transmisión: Horizontalmente omnidireccional
- Precisión en distancia/rango: 0.01 m
- Resolución angular: 0.1º
- Nivel de ruido nominal (SNR): 10 dB
- Tasa de trasnferencia: hasta 31,2 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
Sistema de Posicionamiento Acústico USBL S2CR 7/17
El Sistema de posicionamiento acústico S2CR 7/17 USBL es un instrumento de alta profundidad para transmisiones y posicionamiento USBL de largo alcance, con tasas de transferencia de datos de hasta 6,9 kbit/s, en un rango de hasta 8000 m. Su bajo consumo lo hace ideal para fondeos de larga duración.Aplicaciones:
- Operaciones de largo alcance
- Transmisión de datos y posicionamiento preciso de AUV's y ROV's de alta profundidad
- Observatorios submarinos
- Redes acústicas de sensores submarinos
Características:
- Profundidad de operación: 200m (Delrin), 1000m (aleación de Aluminio-Mg), 2000m (Inox), 6000 m (Ti)
- Alcance: 8000 m (10000 m en condiciones óptimas)
- Banda de frecuencias: 7-17 KHz
- Patrón de transmisión: hemisférico
- Precisión en distancia/rango: 0.01 m
- Resolución angular: 0.1º
- Nivel de ruido nominal (SNR): 10 dB
- Tasa de transferencia: hasta 6,9 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
