Módems acústicos
Los módems acústicos son instrumentos que permiten una comunicación inalámbrica rápida. Estos sistemas son utilizados para operaciones en diferentes ambientes como bajo el agua, desdes aguas someras hasta el océano profundo.
Podemos destacar el AquaComm y AquaNetwork de DSPComm, el S2CR 12/24, 18/34, 40/80, 42/65, 48/78, 7/17, el S2CR Modems y los Soportes para S2C de EvoLogics.
Módem Acústico Submarino AquaComm
El Módem Acústico Submarino Aquacomm es la solución perfecta para comunicaciones bajo el agua cuando la fiabilidad, la integración y un diseño flexible son factores clave para el éxito de la aplicación. Las comunicaciones en tiempo real son muy seguras con una alta tasa de transferencia de datos, incluso en las condiciones más severas.El consumo total de energía para la transmisión es muy bajo debido a que los paquetes de datos son correctamente transferidos en la primera transmisión.
Características:
- Peso ligero y tamaño pequeño
- Fácil de integrar en instrumentos oceanográficos
- Bajo consumo de energía
- Modos de comando transparentes
- Estructura de comando fácil de entender
- Estándar conexión RS-232 para DC-DTE
- AUV/UUV control y comandos
- AquaComm está disponible en versiones 100 bit/seg y 480 bit/seg y en dos formas:
- OEM: Módem AquaComm para integrar en una caja OEM
- Encapsulado: Modem AquaComm encapsulado en AquaCase
Módem Acústico Submarino AquaNetwork
El Módem Acústico Submarino AquaNetwork es un módem acústico submarino AquaComm estándar con la capacidad añadida de operar en red para el fondeo de múltiples sensores submarinos con esta configuración.Entre sus aplicaciones está la monitorización de conducciones submarinas de fluidos (como el petróleo y gas), red de sensores oceanográficos, monitorización ambiental y comunicaciones de Vehículos Sumergibles Autónomos (AUV).
Características:
- Capacidad de enlaces paralelos: el módem posee un código de división para múltiples accesos (CDMA)
- Pueden coexistir enlaces simultáneos entre nodos debido al CDMA
- Las direcciones pueden ser configuradas dinámicamente
- Transmisión de datos y comandos a diferentes nodos simultáneamente
- Comando para despertar nodos dormidos simultáneamente
- Comando de red API para permite a terceros la implementación fácilmente
Módem Acústico Submarino S2CR 12/24
El Módem acústico submarino S2CR 12/24 es un instrumento de alta profundidad diseñado para transmisiones de largo alcance, enviando datos con una tasa hasta de 9,2 kbit/s en un rango de 6000m. Su bajo consumo lo hace ideal para fondeos de larga duración. Su patrón de emisión direccional (70º) es útil en canales de comunicación verticales e inclinados, o para estaciones fijas.Aplicaciones:
- Operaciones de largo y medio alcance
- Transmisiones en canales verticales o inclinados
- Observatorios submarinos
- Redes acústicas de sensores submarinos
Características:
- Profundidad de operación: 200m (Delrin), 1000 (aleación de Aluminio-Mg), 2000 (Inox), 6000m (Ti)
- Alcance: 6000 m (8000m en condiciones ideales)
- Banda de frecuencias: 13-24 KHz
- Patrón de transmisión: direccional, 70º
- Tasa de transferencia: hasta 9.2 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
- Módulo wake-up que despierta el dispositivo en reposo (on) cuando detecta señales acústicas o datos, y una vez se completa se apaga (off)
Módem Acústico Submarino S2CR 18/34
El Módem acústico submarino S2CR 18/34 tiene un patrón de emisión horizontalmente omnidireccional. Es un herramienta versátil para comunicaciones universales en aguas someras, ofreciendo tasas de transferencia hasta de 13.9 Kbits/s, en un rango de 3500 m.Aplicaciones:
- Operaciones de medio alcance en aguas someras
- Comunicaciones inalámbricas en AUV y ROV's
- Redes acústicas de sensores submarinos
Características:
- Profundidad de operación: 200m (Delrin), 1000 (aleación de Aluminio-Mg), 2000 (Inox)
- Alcance: 3500 m
- Banda de frecuencias: 18-34 KHz
- Patrón de transmisión: Horizontalmente omnidireccional
- Tasa de transferencia: hasta 13,9 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables.
- Módulo wake-up que despierta el dispositivo en reposo (on) cuando detecta señales acústicas o datos, y una vez se completa se apaga (off)
Módem Acústico Submarino S2CR 40/80
El Módem acústico submarino S2CR 40/80 es un instrumento de alta velocidad que envía datos con una tasa de hasta 6,9 Kbit/s, en un rango de 2000m. Su patrón de emisión direccional (70 º) lo hace aplicable in canales verticales y oblicuos. La alta frecuencia de emisión asegura un gran rendimiento en ambientes ruidosos.Aplicaciones:
- Operaciones de corto y medio alcance
- Transmisión de datos a lo largo de canales verticales u oblicuos
- Observatorios submarinos
- Redes acústicas de sensores submarinos
- Profundidad de operación: 500m (Delrin), 1000m (aleación de Aluminio-Mg), y 2000m (Inox)
- Alcance: 8.000 m (10.000m en condiciones ideales)
- Banda de frecuencias: 38-64 KHz
- Patrón de transmisión: direccional, 70º
- Tasa de transferencia: hasta 27.7 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables.
- Módulo wake-up que despierta el dispositivo en reposo (on) cuando detecta señales acústicas o datos, y una vez se completa se apaga (off)
Módem Acústico Submarino S2CR 42/65
El Módem acústico submarino S2CR 42/65 es un instrumento de alta velocidad con un patrón de transmisión hemisférico. Apto para comunicación en canales verticales, oblicuos y horizontales, con transferencias de hasta 31.2 kbits/s en un rango de 2000 m (en condiciones óptimas). Las altas frecuencias de operación aseguran un gran rendimiento incluso en ambientes ruidosos.Aplicaciones:
- Operaciones de corto y medio alcance en canal vertical, oblicuo y horizontal
- Comunicaciones a alta velocidad
- Enlace de datos acústico para AUV's y ROV's
- Redes de sensores submarinas
- Profundidad de operación: 500m (Delrin), 1000 (aleación de Aluminio-Mg), 2000 (Inox)
- Alcance: 1000 m (2000 en condiciones óptimas)
- Banda de frecuencias: 42-65 KHz
- Patrón de transmisión: hemisférico
- Tasa de transferencia: hasta 31,2 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables.
- Módulo wake-up que despierta el dispositivo en reposo (on) cuando detecta señales acústicas o datos, y una vez se completa se apaga (off)
Módem Acústico Submarino S2CR 48/78
El Módem acústico submarino S2CR 48/78, con un patrón de emisión omnidireccional horizontal, es un módem de alta velocidad indicado para aguas someras reverberantes, ofreciendo tasas de hasta 31.2 kbit/s en un rango de hasta 1000m. Las altas frecuencias de operación aseguran unas altas tasas de transferencia incluso en ambientes ruidosos.
Aplicaciones:
- Operaciones de corto alcance en aguas someras
- Comunicaciones rápidas, con transferencia de datos
- Comunicaciones inalámbricas en AUV y ROV's
- Redes acústicas de sensores submarinos
- Profundidad de operación: 200m (Delrin), 1000 (aleación de Aluminio-Mg), 2000 (Inox)
- Alcance: 1000 m
- Banda de frecuencias: 48-78 KHz
- Patrón de transmisión: Horizontalmente omnidireccional
- Tasa de transferencia: hasta 31,2 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables
- Módulo wake-up que despierta el dispositivo en reposo (on) cuando detecta señales acústicas o datos, y una vez se completa se apaga (off)
Módem Acústico Submarino S2CR 7/17
El Módem acústico submarino S2CR 7/17 es un instrumento de alta profundidad diseñado para transmisiones de largo alcance, enviando datos con una tasa de hasta 6,9 kbit/s en un rango de 8000m. Su bajo consumo lo hace ideal para fondeos de larga duración.Aplicaciones:
- Operaciones de largo alcance
- Enlace acústico para AUV's y ROV's de alta profundidad
- Observatorios submarinos
- Redes acústicas de sensores submarinos
- Profundidad de operación: 200m (Delrin), 1000m (aleación de Aluminio-Mg), 2000m (Inox), 6000m (Ti)
- Alcance: 8.000 m (10.000m en condiciones ideales)
- Banda de frecuencias: 7-17 KHz
- Patrón de transmisión: hemisférico
- Tasa de transferencia: hasta 6.9 kbit/s
- Interfaz de conexión: Ethernet, RS-232 (RS-485/422 opcional)
- Alimentación: Externa 24 VDC (12 VDC opcional), o baterías internas recargables.
- Módulo wake-up que despierta el dispositivo en reposo (on) cuando detecta señales acústicas o datos, y una vez se completa se apaga (off)

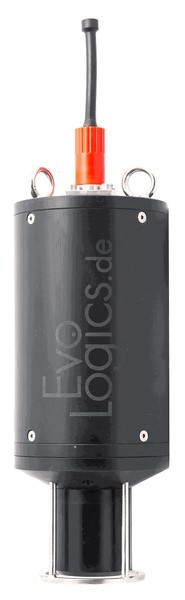

Módems Acústicos Submarinos Serie S2CR
Los Módems acústicos submarinos S2CR se basan en la tecnología patentada (Sweep-Spread Carrier), proporcionan comunicación bidireccional full-duplex y soportan múltiples modos de gestión de datos, incluyendo direccionamiento y trabajo en redes. Estos módems utilizan algoritmos que se auto-ajustan, de acuerdo a los cambios en las condiciones ambientales del entorno, permitiendo, de esta manera, obtener siempre la mayor velocidad de transmisión de datos posible.
La serie S2CR ofrece una selección de módems de corto (1000-2000m), medio (3500-6000m) y largo alcance (> 6000m) para aplicaciones en aguas someras y profundas. Las carcasas son de Delrin, aleación de aluminio-magnesio, y/o titanio. El interfaz de transmisión es RS232, RS485 (opcional) y/o Ethernet.
Una opción para ahorrar energía es el módulo "Wake Up", que despierta al módem únicamente cuando se precisa. La alimentación puede ser externa o interna con baterías recargables.
Características:
Alto rendimiento
- Envío de datos garantizado, incluso en condiciones adversas
- Entrega de mensajes instantáneos, además del flujo de datos en curso (se evita el envío de comandos de emergencia extra)
- Transmisión de datos Full Duplex
- Consumo energético mínimo
- Comunicación digital de alta velocidad
- Corrección de errores FEC y compresión de datos integrada
- Ratio de errores inferior a 10-9, incluso cuando las condiciones se deteriorar durante la transmisión
- Transferencia de datos asíncrona con prioridades ajustables por el usuario en transmisiones de múltiples fuentes
- Datalogger integrado con opción de expansión
- Equipos compactos y ligeros
- Velocidad relativa y medidas de distancia integradas
- Expandibles con módulos USBL
- "Networking" integrado, haciendo fácil el establecimiento de redes submarinas
- Opción OEM, y servicio de integración a su disposición
Soportes para S2C
Los Soportes para S2C están diseñados para un apropiado montaje de los módems y transceivers de la serie S2C, y para protegerlos de golpes cuando operen en condiciones duras.
Para proteger los instrumentos de daños mecánicos, se recomienda manejarlos con cuidado, evitando fuertes golpes, vibraciones intensas, abrasiones, etc. Los soportes S2C de Evologics ofrecen una protección adicional en las partes más sensibles o frágiles.
Características:
Los marcos estándar S2C son compatibles con:
- Todos los módems acústicos S2CR
- Todos los módems acústicos S2CR WiSE
- Los sistemas de posicionamiento USBL: S2CR 47/78 USBL, S2CR 42/65 USBL, and S2CR 18/34 USBL
