CTD
Los CTD (loggers) multicanal, son unos registradores multicanales, es decir, con varios canales, flexibles, que se utilizan para el registro de la temperatura, profundidad, conductividad y salinidad, entre otros.
Podemos destacar el CTD RBRbrevio³, CTD RBRconcerto³ de RBR, la Plataforma SeaGuard, CTD SeaGuard y la Cadena SeaGuard de Aanderaa y el CTD CastAway de SonTek.

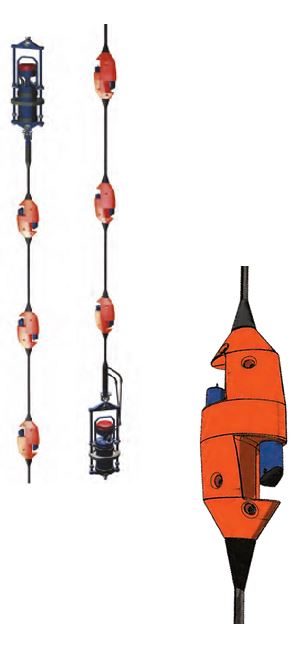

Cadena de sensores SEAGUARD®
La cadena de sensores SeaGuard® es un completo y flexible observatorio submarino, para medir parámetros tales como: oxígeno disuelto, conductividad, temperatura, corrientes, presiones y marea. El sistema está compuesto por 2 componentes principales: el datalogger SeaGuard®, y la cadena de sensores, o "SeaGuard Sensor String".El logger SEAGUARD® es el módulo básico del sistema. Este logger es capaz de gestionar un gran número de sensores, y graba los datos en una memoria removible SD, y/o los transfiere en tiempo real vía cable submarino. La cadena de sensores está diseñada para conectarse al logger y acomodar gran cantidad de sensores inteligentes de una manera modular expandible. El sistema completo puede conectar hasta 25 sensores. La comunicación en tiempo real, y gestión remota del observatorio, se realiza a través de software Real Time Collector.
Características:
- Gran flexibilidad. Registro de datos hasta en 25 nodos
- Capacidad de almacenamiento de datos en tarjeta SD (estándar Secure Digital)
- Salida de datos en tiempo real con protocolo XML sobre RS422 (opcional)
- Panel táctil en color con interfaz en Windows CE
- Software de visualización SEAGUARD® Studio
- Alimentación externa o interna 12V-30V, regulada a 11,6V
- Bus de comunicación AiCaP (CANbus), para detección y reconocimiento automático de los sensores nada más conectarlos
CTD CastAway
El Logger multicanal CTD CastAway es un medidor multiparamétrico con GPS integrado y pantalla LCD ofrece perfiles instantáneos de temperatura, salinidad y velocidad del sonido hasta 100 metros de profundidad. Algunas de sus aplicaciones son estudios costeros e hidrológicos, también en acuicultura y pesquerías.Características:
- GPS integrado que elimina las notas en campo
- 5Hz de tasa de muestreo
- Comunicación sin cables mediante Bluetooth
- No es necesario calibración por parte del usuario
- Software SIG
- Alimentación por baterías estándar
CTD RBRbrevio³
El CTD RBRbrevio³ es el CTD más pequeño pero con un alto rendimiento, está optimizado para aplicaciones de integración de vehículos remolcados, AUV, ASV o ROV. El CTD RBRbrevio³ está disponible con los sensores: Conductividad, Temperatura y Presión (Profundidad) y se usa para derivar salinidad, anomalía de densidad y velocidad de sonido.El CTD RBRbrevio³ mide la conductividad utilizando una celda inductiva resistente que no se ve afectada por contaminantes de la superficie o condiciones de congelación. La CFD-optimizada se lava automáticamente y no requiere una bomba. La operación totalmente silenciosa está optimizada para misiones de sigilo y escucha acústica pasiva. La exactitud de los datos se mejora y los picos de salinidad se reducen con el termistor de respuesta rápida de ubicación conjunta.
El sensor de presión se puede usar para medir ondas de alta frecuencia cuando se monta en un vehículo submarino estacionario.
Características:
- Almacena hasta 240 millones de lecturas
- Diseño corto para integración de vehículos
- Muestreo hasta 32Hz
- Comunicación: descarga rápida a través de USB-C
- Comunicaciones en tiempo real
- Interruptor por giro
- Conectividad WiFi
CTD RBRconcerto³
El RBRconcerto³ CTD es un registrador multiparamétrico dedicado exclusivamente a la determinación de la salinidad, que se calcula midiendo la conductividad y la temperatura del agua. Equipado con un sensor de presión, también deriva anomalías de densidad y la velocidad del sonido.El RBRconcerto³ CTD está disponible en configuraciones que permiten su uso en líneas de fondeo fijas o bien para hacer perfiles verticales de la columna de agua. Con el RBRconcerto³ CTD es muy fácil configurar el régimen de muestreo óptimo para su aplicación.
La gran capacidad de almacenamiento y rápido volcado de datos lo hacen muy indicado en fondeos a altas frecuencias de muestreo. Este logger está disponible con cápsula extendida, dotándole así de capacidad para albergar baterías extra en fondeos muy largos.
El RBRconcerto³ CTD es un instrumento sumergible, autónomo y preciso que se puede implementar por un período de hasta 5 años a intervalos de muestreos de 1 minuto y los datos se conservan en la memoria incluso después de quitar las baterías. Las medidas de conductividad se realizan a través de una robusta celda inductiva, que puede incluso congelarse bajo el hielo. El RBRconcerto³ CTD está disponible con los siguientes sensores: Conductividad, Temperatura, Presión (profundidad)
Características:
- Memoria: se puede almacenar internamente hasta 240 millones de lecturas
- Muestreo de hasta 32Hz
- Comunicación: descarga rápida a través de USB-C
- Comunicación en tiempo real
- Activación por giro
- Descarga de datos por USB o RS232/485
- Conectividad Wi-Fi
CTD SEAGUARD®
El CTD SEAGUARD® está basado en la robusta plataforma . Este instrumento puede usarse de modo autónomo o en aplicaciones en tiempo real. Está equipado con los siguientes sensores estándar: conductividad, presión (dando profundidad), y temperatura. La salinidad y densidad se calculan a partir de estos parámetros.El SEAGUARD® admite otros sensores que miden corrientes (velocidad y dirección), oxígeno disuelto, turbidez, marea y oleaje, siendo un versátil instrumento que puede desempeñar diferentes roles. Normalmente se instala en una posición fija, pero el instrumento tiene capacidad para obtener perfiles. Se puede utilizar el software Real-Time Collector para envío de datos en tiempo real.
Características:
- Necesidades de mantenimiento muy bajas
- Intervalos de grabación seleccionables desde 2s hasta 2 horas
- Software de descarga de datos y visualización Seaguard® Studio incluido
- Topología de sensores inteligentes basado en interfaz CANbus (AiCaP), muy fiable
- Salida de parámetros estándar: presión, temperatura, conductividad; también se graban y se pueden exportar los datos brutos de estos parámetros
- Configuración a través de un panel sensible al tacto, basado en Windows CE
- Salida de datos en tiempo real en XML (opcional)

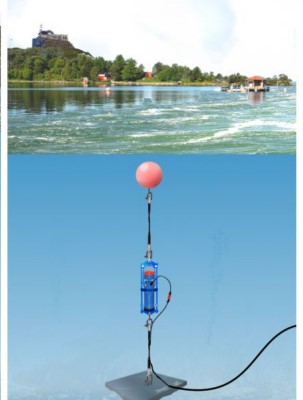

Plataforma Multiparamétrica SEAGUARD®
La plataforma multiparamétrica SEAGUARD®, es el módulo básico del nuevo concepto de mini-observatorio submarino de Aanderaa. Esta plataforma se usa como logger en los correntímetros SEAGUARD® RCM, en los CTD SEAGUARD®, y en los registradores de marea SEAGUARD® WTR y de marea y oleaje SEAGUARD® WLR, así como en el registrador autónomo de oxígeno SEAGUARD® O2.Esta plataforma es un instrumento autónomo, con almacenamiento en memoria estándar SD (Secure Digital), y con diferentes carcasas de presión. Los sensores inteligentes de AADI, y la plataforma SEAGUARD® interaccionan a través de un protocolo fiable CANbus (AiCaP), usando XML para las capacidades Plug and Play. Los sensores inteligentes se pueden montar directamente sobre conectores externos, o a través de cables a la plataforma SEAGUARD®.
Características:
- Gran flexibilidad: registro de datos hasta de 20 sensores
- Software de volcado y visualización de datos Seaguard® Studio
- Topología de sensores basada en un confiable interfaz: CANbus (AiCaP)
- Salida de datos en tiempo real en XML sobre RS422
- Datalogger basado en Windows CE con pantalla display a todo color por tacto
- Sensores disponibles: sensor de corrientes Doppler Z-Pulse, de presión, temperatura, oxígeno disuelto Optode, conductividad, marea y oleaje
- Entrada para 4 sensores analógicos (0-5V), p.ej. sensor de turbidez
RBRconcerto³ Tx
El RBRconcerto³ Tx es una cadena de termistor de múltiplos nodos que ofrece horarios de medición flexibles, intervalos de muestreo tan cortos como 3s, memoria grande y salida opcional en tiempo real. También presenta una amplia potencia para implementaciones extendidas y descarga USB-C para grandes conjuntos de datos. El RBRconcerto³ Tx se puede configurar con 12 o 24 nodos de temperatura espaciados para cumplir con sus requisitos de medición personalizados en una longitud máxima de 400m.El RBRconcerto³ Tx está diseñado para controlar y registrar una serie de nodos termistor en un cable largo. La construcción robusta está diseñada para aplicaciones marinas o de agua dulce, subterráneas o en concreto, permafrost o hielo. Las cuerdas del termistor se pueden usar a una profundidad de 8000m y se calibran a ± 0.005°C según los estándares primarios ITS-90.
La gran capacidad del almacenamiento de datos y la capacidad de descarga rápida facilitan implementaciones largas con tasas de muestreo más altas. Para aplicaciones en aguas profundas, el RBRconcerto³ Tx está disponible en una carcasa de titanio.
El uso de un software intuitivo y amigable para la exportación de datos a formato Matlab®, Excel®, OceanDataView® o txt facilitan el postproceso de datos con herramientas propias de cada cliente.
Características:
- Memoria: se puede almacenar internamente hasta 240 millones de lecturas
- 12 o 14 termistores
- Despliegues largos
- Comunicación: descarga rápida a través de USB-C
- Hasta 400m de longitud
Registrador multicanal RBRmaestro³
El RBRmaestro³ es un registrador multicanal que está diseñado para ofrecerle la flexibilidad de seleccionar la combinación correcta de sensores para sus mediciones de calidad del agua.Los registradores están disponibles en dos configuraciones: una para el despliegue autónomo y otra para el perfil de la columna de agua. Las grabadoras pueden estar equipadas con conexiones de datos y alimentación para facilitar el acceso remoto o la adquisición de datos.
El RBRmaestro³ puede integrar hasta diez sensores en configuraciones personalizadas, y los sensores disponibles son: Conductividad, Temperatura, Presión (Profundidad), pH, ORP, (RedOx), Oxígeno disuelto, Fluorescencia, Turbidez, Transmitancia, PAR y muchos otros en cualquier combinación.
Características:
- Comunicación WIFI
- Interruptor de encendido y apagado
- Comunicación: descarga rápida a través de USB-C
- Memoria hasta 120 millones de registros
- Conector externo para alimentación y datos
- Comunicación tiempo real con USB, RS232, o RS485
Registrador multicanal RBRconcerto³
El registrador multicanal RBRconcerto³ admite numerosos sensores, permite estrategias de medida flexibles, muestreo de hasta 1 Hz, gran capacidad de almacenamiento y descarga de datos rápida por USB para grandes archivos. Características opcionales incluyen: muestreo rápido (hasta 6 Hz), configuración de umbrales y promediado estadístico.Con el RBRconcerto³ CTD es muy fácil configurar el régimen de muestreo óptimo para su aplicación. La gran capacidad de almacenamiento y rápido volcado de datos lo hacen muy indicado en fondeos a altas frecuencias de muestreo. Este logger está disponible con cápsula extendida, dotándole así de capacidad para albergar baterías extra en fondeos muy largos.
Las medidas de conductividad se realizan a través de una robusta celda inductiva, que puede incluso congelarse bajo el hielo. El uso de un software intuitivo y amigable para la exportación de datos a formato Matlab®, Excel®, OceanDataView® o txt, facilitan el postproceso de datos con herramientas propias de cada cliente.
RBRconcerto³ se puede equipar con cualquier combinación de 5 canales. Las configuraciones estándar son:
- RBRconcerto CTD Tu: salinidad, conductividad, temperatura, profundidad y turbidez
- RBRconcerto CTD Tu | fast : con muestreo rápido (6Hz) y fijación de umbrales
- RBRconcerto CT Tu: salinidad, conductividad, profundidad y turbidez
- RBRconcerto CT Tu | fast: con muestreo rápido (6Hz) y fijación de umbrales
Características:
- Robusto y compacto
- Hasta 5 canales
- Fondeos de larga duración
- Descarga de datos por USB
- Muestreo de 6Hz (opcional)
Configuraciones personalizadas pueden incluir hasta 5 de las siguientes opciones: conductividad, fluorescencia, pH, O2 disuelto, Temperatura, PAR, ORP (RedOx), transmisión, profundidad (presión), turbidez, marea y oleaje Descargar ficha técnica
